達(dá)克羅表面涂層處理技術(shù)是目前世界上最新的金屬表面涂層處理技術(shù)工藝。用一種新工藝在金屬表面涂覆專用混合涂層，可替代傳統(tǒng)工藝的所有前處理工序，金屬防護(hù)水平達(dá)到國(guó)際標(biāo)準(zhǔn)。在金屬表面處理工藝中可稱為高效全封閉綠色環(huán)保處理工程。

      達(dá)克羅是DACROMET 的縮寫和譯音，又稱達(dá)克銹、達(dá)克曼、迪克龍、鋅鉻膜。達(dá)克羅技術(shù)是由美國(guó)人發(fā)明，日本人買斷，現(xiàn)被我國(guó)引進(jìn)的專有控制性技術(shù) ，整套工藝設(shè)備采用全過程閉路循環(huán)的涂覆方式，革新了電鍍工藝，杜絕了電鍍過程中產(chǎn)生的酸、堿、鋅、鉻及污水、廢氣的排放等污染問題。達(dá)克羅是經(jīng)過脫脂一拋丸一涂覆一固化一冷卻一成品的工藝過程，使用工件形成片狀鋅粉、鋁粉及金屬鉻鹽組成的銀灰色防腐蝕涂層。達(dá)克羅膜層在金屬表面形成的過程中，其揮發(fā)的物質(zhì)幾乎全部是經(jīng)過氣化的水分，且無(wú)任何污染和公害在工業(yè)發(fā)達(dá)國(guó)家中，已得到廣泛的應(yīng)用，正逐步替代污染嚴(yán)重的電鍍鋅、電鍍鉻、熱浸鍍鋅、熱噴鋅、機(jī)械鍍鋅、鋅基合金鍍層、氧化、磷化等多種傳統(tǒng)的表面處理工藝，從根本上減少了環(huán)境污染的發(fā)生，井具有其他表面處理所無(wú)法比擬的優(yōu)勢(shì)和特點(diǎn)。

達(dá)克羅涂層的防銹機(jī)理:

        達(dá)克羅是一種全新的金屬防銹系統(tǒng)。該涂層的防銹機(jī)理主要為:鋅對(duì)基體的受控的電化學(xué)保護(hù)作用，鉻酸的鈍化作用，鋅片鋁片及復(fù)合鉻鹽涂層的機(jī)械屏蔽遮蓋保護(hù)作用及鋁抑制鋅的“淘析”作用。

達(dá)克羅涂層的結(jié)構(gòu):

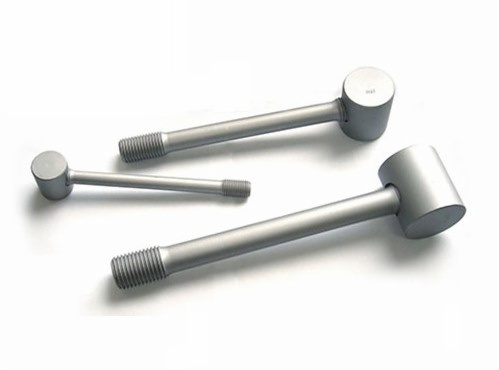

       在鐵基金屬表面上，涂覆一層達(dá)克羅涂液(即含有片狀鋅、鋁[鱗片一般尺寸為0.1-0.2x10x15微米]Cr203及專用有機(jī)物的高分散混合水溶液)、經(jīng)300攝氏度左右保溫烘烤一定的時(shí)間后，達(dá)克羅涂液中的六價(jià)鉻被還原成三價(jià)鉻，生成無(wú)定形的復(fù)合鉻鹽化合物(nCrO3.mCr2O3)。該物質(zhì)覆蓋在母材表面及鋅片、鉬片的表面，將鋅片、鋁片與鋼鐵基材表面緊密地粘結(jié)在一起。鋅片，鋁片間亦被復(fù)合鉻鹽所填塞。冷卻后的金屬表面即被覆蓋上一層很薄的銀灰色的達(dá)克羅特種高防腐涂層。

        達(dá)克羅技術(shù)引進(jìn)國(guó)內(nèi)后，得到我國(guó)政府的大力支持，被列為1999年國(guó)家重點(diǎn)環(huán)境保護(hù)實(shí)用技術(shù)推廣項(xiàng)目(環(huán)發(fā)[1999]185號(hào)文件，項(xiàng)目編號(hào)為99B030)。目前國(guó)內(nèi)從事達(dá)克羅涂覆生產(chǎn)的單位有60多家，60%的生產(chǎn)線分布在上海及江浙一帶，現(xiàn)在，從達(dá)克羅涂覆設(shè)備到工藝、涂液、以及達(dá)克羅涂液的生產(chǎn)配方，在市場(chǎng)上均可找到提供的商家。
